속도를 넘어서 : 고속 기어가 현대 기계에 혁명을 일으키는 방법

I. 소개

현대 기계의 효율성과 성능에 대한 끊임없는 추구는 엔지니어링 설계의 경계를 추진했습니다. 제트 엔진의 포효에서 발전소 터빈의 험에 이르기까지, 계속 증가하는 회전 속도로 전력을 안정적으로 효율적으로 전달하는 능력이 가장 중요합니다. 이 수요는 배치되었습니다 고속 변속기 기어 기계적 혁신의 최전선에서. 이들은 단순히 빠르게 회전하는 기어가 아닙니다. 이들은 기존의 기어 설계가 빠르게 실패 할 극한의 조건에서 효과적이고 안정적으로 작동하도록 설계된 세 심하게 설계된 구성 요소입니다.

고속 변속기 기어는 기술 발전의 중요한 가능합니다. 그들은 더 높은 전력 밀도를 촉진하여 더 작은 가벼운 구성 요소를 통해 더 많은 전력을 전송할 수있게합니다. 이는 항공 우주, 발전 및 고성능 자동차 부문을 포함한 다양한 산업에서 효율성이 향상되는 것으로 직접적으로 해석됩니다. 기계의 전체 크기와 무게를 줄임 으로써이 기어는보다 작고 연료 효율적이며 민첩한 시스템에 기여합니다. 이 기사는 기본 원칙, 복잡한 설계 고려 사항, 고급 제조 기술, 다양한 응용 프로그램 및 고속 변속기 기어의 세계를 형성하는 흥미 진진한 미래 동향을 조사 할 것입니다.

II. 기어 변속기의 기초

A. 기본 기어 원리

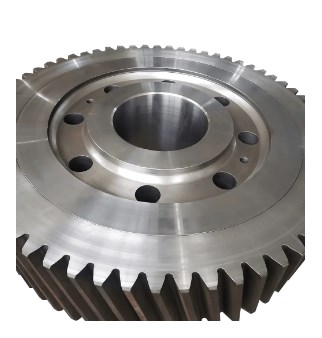

코어에서 기어는 한 샤프트에서 다른 샤프트로 로터리 운동과 토크를 전달하기 위해 메쉬가있는 톱니가있는 기계적 구성 요소입니다. 기본 기어 용어를 이해하는 것은 중요합니다 피치 서클 짝짓기 기어가 미끄러지지 않고 굴리는 이론적 원입니다. 그만큼 기준 치수 기어 톱니의 크기를 정의합니다. 그만큼 압력 각 메쉬 치아 사이에서 힘이 전달되는 각도를 지시합니다. 그리고 나선 각도 (헬리컬 기어의 경우) 기어 축에 대한 치아 각도를 나타냅니다. 다양한 기어 유형이 존재하지만 헬리컬 기어 Spur 기어에 비해 부드럽고 조용한 작동 및 높은 하중 전달 용량으로 인해 고속 응용 분야에서 주로 사용됩니다. 그만큼 기어비 속도 감소 또는 증가를 결정합니다 토크 전송 기능은 전달할 수있는 회전력의 양을 정의합니다.

B. 고속의 도전

높은 회전 속도로 작동하는 기어는 독특한 강력한 과제를 도입합니다.

1. 동적 하중 및 진동 증가 : 속도가 높아짐에 따라 약간의 결함이나 오정렬조차도 상당한 동적 힘을 유발하여 과도한 진동과 소음을 유발할 수 있습니다.
2. 열 생성 및 열 관리 : 기어 박스 내에서 메쉬 치아와 오일이 휘젓는 오일 사이의 마찰은 상당한 열을 발생시킵니다. 효과적인 열 관리는 재료 분해 및 윤활제 분해를 방지하기 위해 중요합니다.
3. 소음 감소 : 고속 작동은 본질적으로 더 많은 노이즈를 생성합니다. 특히 항공 우주와 같은 응용 분야에서 조용한 운영을위한 설계가 필수적입니다.
4. 윤활 문제 : 빠르게 움직이는 치아 사이에서 적절한 윤활제 필름을 유지하는 것은 어려워집니다. 오일 휘젓기 (오일 자체가 저항과 열을 생성하는 곳)와 같은 문제는 금속-금속 접촉을 방지하기에 충분한 필름 두께를 보장하는 것이 중요합니다.
5. 물질 피로 및 마모 : 고주파수에서 주기적 스트레스는 물질 피로의 위험을 크게 증가시킵니다. 지표 마모, 피팅 및 스커 핑도 주요 관심사입니다.
6. 제조 정밀 요구 사항 : 고속 기어의 공차는 매우 빡빡합니다. 모든 편차는 치명적인 실패로 이어질 수 있습니다.

III. 고속 기어에 대한 설계 고려 사항

고속 운영의 과제를 극복하려면 세심한 설계 및 엔지니어링이 필요합니다.

A. 기어 형상 최적화

기어 형상 최적화는 부드럽고 효율적이며 내구성있는 고속 작동을 위해 가장 중요합니다.

• 프로필 수정 : 같은 기술 팁 구호 그리고 뿌리 구호 부드러운 참여와 분리를 보장하기 위해 치아 프로파일에 적용되어 충격 하중 및 소음을 줄입니다.
• 리드 수정 : 헬리컬 기어의 경우 치아 길이를 따라 나선 각도를 약간 수정하면 하중 아래의 편향을 보상하여 균일 한 접촉을 보장 할 수 있습니다.
• 나선 각도 선택 : Helical Gears의 최적의 나선 각도는 하중 분포, 축 추력 및 소음 특성의 균형을 유지합니다.
• 압력 각도 최적화 : 압력 각은 치아 강도, 접촉 응력 및 소음에 영향을 미칩니다. 신중한 선택은 중요합니다.
• 치아 접촉 분석 (TCA) : 고급 소프트웨어 시뮬레이션은 메시 치아 사이의 접촉 패턴을 분석하여 치아 측면의 균일 한 하중 분포를 보장하고 국소 응력 농도를 방지합니다.

B. 재료 선택

재료의 선택은 고속 기어의 성능 및 수명의 기본입니다.

• 고강도 강철 : 다음과 같은 특수 강철 기화 강 (예 : AISI 9310, 8620) 및 질화강 우수한 핵심 강도와 높은 표면 경도를 달성 할 수있는 능력으로 인해 일반적으로 사용됩니다.
• 표면 경화 기술 : 과정과 같은 프로세스 기화 (경도를 위해 표면에 탄소를 도입), 질화 (표면 경도 및 내마모성을위한 질소 도입) 및 유도 경화 (국소 난방 및 담금질) 단단하고 내마모성 케이스를 만들어 단단하고 연성 코어를 유지합니다.
• 가벼운 재료 : 항공 우주, 고급 합금 또는 심지어 복합재 그들은 자체 제조 및 성능 문제를 제시하지만 탐색되고 있습니다.
• 고려 사항 : 고속 기어의 핵심 재료 특성에는 높은가 포함됩니다 피로의 힘 (주기적 하중에 대한 저항), 우수합니다 내마모성 , 적절한 강인함 (골절에 대한 저항) 및 열 안정성 (고온에서 특성 유지).

C. 윤활 시스템

효과적인 윤활은 고속 기어의 생명체, 마찰, 열 및 마모 관리입니다.

• 오일 미스트 윤활 : 오일의 미세 안개는 기어 메쉬로 향하며, 가벼운 하중 및 고속 범위 내의 낮은 속도에 적합합니다.
• 제트 윤활 : 오일의 고압 제트기는 메쉬 치아를 정확하게 목표로하여 직접적이고 효과적인 윤활 및 냉각을 보장합니다. 이것은 까다로운 응용 프로그램에서 일반적입니다.
• 오일 스프레이 윤활 : 제트 윤활과 유사하지만 스프레이 패턴이 더 넓습니다.
• 윤활유 선택 : 윤활제의 선택은 그를 고려할 때 중요합니다 점도 (흐름에 대한 저항), 특정의 존재 첨가제 (예 : 욕구 방지, 극도의 압력) 및 그 열 특성 (고온에서의 안정성).
• 여과 및 냉각 시스템 : 통합 시스템은 오일에서 오염 물질을 제거하고 열을 소비하여 최적의 윤활제 성능을 유지하는 데 필수적입니다.

D. 베어링 선택

베어링은 회전 샤프트를 지원하고 고속과 하중을 견딜 수 있어야합니다.

• 유체 역학적 베어링 : 이 베어링은 가압 오일 필름에 의존하여 베어링 표면에서 샤프트를 분리하여 우수한 하중 용량과 고속으로 댐핑을 제공합니다.
• 롤링 요소 베어링 : 고정밀, 고속 유형 (예 : 각도 접촉 볼 베어링, 원통형 롤러 베어링)은 종종 마찰 감소 및 고속 기능을 위해 세라믹 볼과 함께 사용됩니다.
• 활성 자기 베어링 : 극심한 속도, 제로 접촉 및 정확한 샤프트 포지셔닝의 경우, 전자기 힘을 사용하여 샤프트를 공제하고 제어하는 활성 자기 베어링이 사용됩니다.

E. 주택 및 시스템 강성

기어 하우징 및 전체 시스템은 오정렬 및 제어 진동을 방지하기 위해 최대 강성을 위해 설계되어야합니다.

• 처짐 및 오정렬 최소화 : 뻣뻣한 하우징 설계와 정확한 가공은 샤프트와 기어가 작동 하중 하에서 정확하게 정렬되도록합니다.
• 진동 댐핑 및 분리 : 진동을 흡수하거나 분리하는 재료 및 구조 설계는 소음을 줄이고 공명을 방지하기 위해 통합됩니다.
• 열 확장 관리 : 구성 요소가 가열되면 확장됩니다. 설계는 간격과 정렬을 유지하기 위해 기어, 샤프트 및 하우징 사이의 차동 열 팽창을 설명해야합니다.

IV. 제조 및 품질 관리

고속 기어의 성능은 초고 정밀 제조 및 엄격한 품질 관리에 달려 있습니다.

A. 정밀 가공

필요한 정확도를 달성하려면 고급 가공 프로세스가 포함됩니다.

• 기어 호빙 및 형성 : 기어 톱니의 초기 거칠기 및 반제품.
• 기어 연삭 : 정확한 치아 프로파일과 표면 마감을 달성하기 위해 소량의 재료를 제거하는 중요한 마무리 공정. 여기에는 포함됩니다 그라인딩을 형성하십시오 (치아 프로파일 모양의 연삭 휠 사용) 및 생성 분쇄 (그린딩 휠이 짝짓기 장비를 시뮬레이션하는 곳).
• 수퍼 피니싱 프로세스 : 같은 기술 호닝 그리고 랩핑 매우 매끄러운 표면 마감 처리를 달성하여 마찰을 줄이고 접촉 패턴을 개선하는 데 사용됩니다.

B. 열 처리 과정

가공 후, 열 처리가 적용되어 재료 특성을 향상시킵니다.

• 기화 : 탄소를 강철 표면으로 확산시킨 다음, 담금질 및 템퍼링을하여 단단하고 내마모가 많은 경우를 만들어내는 열 화학적 과정.
• 질화 : 질소를 강철 표면으로 확산시키는 저온 공정으로, 최소한의 왜곡으로 표면 경도, 내마모성 및 피로 강도를 향상시키는 경질 질화물을 형성합니다.
• 유도 경화 : 전자기 유도를 사용하여 기어의 특정 영역을 빠르게 가열하고 냉각시켜 국소 경화를 가능하게합니다.

C. 품질 관리 및 검사

엄격한 검사는 모든 장비가 까다로운 사양을 충족하도록합니다.

• 기어 메트로 : 고급 악기 좌표 측정 기계 (CMM) 그리고 헌신적입니다 기어 롤링 테스터 치아 형상, 리드, 프로파일 및 런아웃을 정확하게 측정하는 데 사용됩니다.
• 비파괴 테스트 (NDT) : 다음과 같은 기술 자기 입자 검사 (표면 균열을 감지하기 위해) 및 초음파 테스트 (내부 결함을 감지하려면) 구성 요소를 손상시키지 않고 물질적 무결성을 보장하기 위해 사용됩니다.
• 회전 구성 요소의 균형 : 진동을 최소화하고 원활한 작동을 보장하기 위해 고속 기어와 관련 샤프트가 동적으로 균형을 이루어야합니다.

V. 고속 변속기 기어의 응용

고속 변속기 기어는 성능과 효율성이 가장 높은 광범위한 산업 분야에서 필수 불가결합니다.

A. 항공 우주

항공 우주 산업은 고속 기어가 중요한 위치의 대표적인 예입니다.

• 항공기 엔진 : 터보 팬 및 터보프롭 엔진에서, 고속 터빈을 느린 속도 팬 또는 프로펠러에 연결하는 데 기어 박스가 필수적이며 효율성을 최적화합니다.
• 헬리콥터 변속기 : 이 복잡한 기어 박스는 엔진에서 메인 및 테일 로터로 전력을 전달하므로 탁월한 신뢰성과 전력 밀도가 필요합니다.
• 보조 전력 장치 (APU) : 출발 및 지상 운영을위한 전력을 제공하는 항공기의 소형 가스 터빈 엔진은 고속 기어링을 사용합니다.

B. 발전

에너지 부문 에서이 기어는 고속 회전 에너지를 변환하는 데 필수적입니다.

• 가스 터빈 : 고속 기어 박스는 가스 터빈을 발전기에 연결하여 터빈의 높은 회전 속도를 전기 그리드에 필요한 동기 속도로 내려갑니다.
• 증기 터빈 : 가스 터빈과 유사하게 기어 박스는 터빈의 속도를 발전기와 일치시키는 데 사용됩니다.
• 풍력 터빈 기어 박스 : 메인 로터는 더 낮은 속도로 작동하지만 큰 풍력 터빈의 기어 박스 내의 일부 단계에는 고속 기어링이 포함될 수 있습니다.

C. 자동차

고성능 및 신흥 자동차 애플리케이션은 이러한 기어에 점점 더 의존하고 있습니다.

• 고성능 차량 : 경주 용 자동차 및 슈퍼카에서 특수 기어 박스는 극한 엔진 속도와 전력 출력을 처리하도록 설계되었습니다.
• 전기 자동차 (EV) 드라이브 트레인 : 전기 모터는 종종 최적의 효율을 위해 매우 높은 RPM에서 작동하기 때문에 고속 감소 기어는 모터 속도와 휠 속도와 일치하는 데 중요합니다.

D. 산업 기계

수많은 산업 응용 프로그램은 고속 기어의 효율성과 전력 밀도로부터 이익을 얻습니다.

• 압축기 : 다양한 산업 (예 : 석유 및 가스, HVAC)에서 사용하여 고속 원심 압축기를 구동합니다.
• 슬리퍼: 고속 기어는 산업 공정에서 유체 전달을위한 특수 펌프를 구동 할 수 있습니다.
• 공작 기계 : 정밀 공작 기계에는 종종 고속 가공 작업을위한 고속 스핀들 기어 박스가 통합되어 있습니다.
• 테스트 장비 : 연구 개발에서 고속 기어 박스는 다양한 기계의 실제 작동 조건을 시뮬레이션하도록 설계된 테스트 리그의 기본 구성 요소입니다.

VI. 미래의 트렌드와 혁신

고속 변속기 기어의 분야는 지속적으로 발전하여 성능, 효율성 및 신뢰성이 향상됩니다.

A. 고급 재료

새로운 자료에 대한 연구는 경계를 더욱 발전시킬 것을 약속합니다.

• 세라믹 기어 : 탁월한 경도, 내마모성 및 고온 기능을 제공하는 세라믹 기어는 전통적인 강이 부족한 극한 응용 분야를 탐색하고 있습니다.
• 고급 복합재 : 경량 및 고강도 복합재는 특히 체중 감수성 응용 분야에서 기어 설계에 혁명을 일으킬 수 있습니다.
• 첨가제 제조 (3D 프린팅) : 이 기술은 기존 가공에서 불가능한 복잡한 기어 형상을 생성 할 수 있으므로 최적화 된 내부 구조 및 통합 기능을 가능하게합니다.

B. 스마트 기어/조건 모니터링

기어 시스템에 인텔리전스를 통합하는 것은 중요한 추세입니다.

• 통합 센서 : 온도, 진동 및 변형과 같은 매개 변수를 실시간으로 모니터링하기 위해 센서를 기어 또는 기어 박스에 직접 포함시킵니다.
• 예측 유지 보수 및 AI 중심 진단 : 인공 지능 및 기계 학습과 결합 된 이러한 센서의 데이터는 발생하기 전에 잠재적 인 고장을 예측하여 적극적인 유지 보수를 가능하게하고 다운 타임을 최소화 할 수 있습니다.

C. 소음 및 진동 감소 기술

지속적인 노력은 고속 기어를 더 조용하고 매끄럽게 만드는 것을 목표로합니다.

• 능동 소음 제어 : 기어 노이즈를 취소하기 위해 방지 음파를 사용합니다.
• 고급 댐핑 재료 : 진동을보다 효과적으로 흡수하고 소산하는 새로운 재료와 구조 설계를 개발합니다.

D. 하이브리드 및 전기 드라이브레인

전기화로의 전환은 기어 설계에 영향을 미칩니다.

• 전기 모터 특성에 대한 최적화 : 기어는 전기 모터의 고유 한 속도 토크 특성과 인터페이스하도록 특별히 설계되었으며, 종종 더 높은 입력 속도와 다른 감소 비율이 필요합니다.
• 전력 전자 장치와의 통합 : 최적화 된 성능 및 효율성을 위해 기계식 기어 시스템과 전자 제어 장치 간의 긴밀한 통합.

VII. 결론

고속 변속기 기어는 기계 공학의 정밀, 정밀, 재료 과학 및 고급 제조를 구현하는 정점을 나타냅니다. 이들은 다양한 산업 전반에 걸쳐 현대 기계가 요구하는 높은 전력 밀도, 효율성 및 성능을 가능하게하는 중요한 구성 요소입니다. 동적 부하를 완화하고 열 문제를 관리하는 것부터 고급 재료 선택 및 초고속 제조 기술을 사용하는 것에 이르기까지 설계 및 생산의 모든 측면은 엔지니어링 우수성에 대한 증거입니다.

산업이 계속 속도와 효율의 한계를 높이면서 고속 기어의 역할은 성장할 것입니다. 재료의 지속적인 혁신, 조건 모니터링을위한 스마트 기술의 통합 및 하이브리드 및 전기 구동계의 진화하는 환경에 대한 적응으로 고속 변속기 기어의 분야는 다음 세대의 고성능 기계를 주도 할 준비가되어 있습니다. .
