랙 레일 : 숨겨진 산업 전송의 핵심

현대 산업 자동화의 정밀 기어 중 하나는 스포트라이트에 거의 적합하지는 않지만 수많은 기계 시스템의 정확한 작동을 뒷받침합니다. 랙 레일 . 자동화 된 생산 라인의 재료 취급에서 중대한 건축 기계의 변위 제어, 미세 조정 정밀 기기, 랙은 고유 한 변속기 특성을 갖춘 랙이 로터리와 선형 운동 사이의 중요한 브리지 역할을합니다. 그들의 설계 정밀도, 재료 선택 및 설치 프로세스는 전체 기계 시스템의 안정성과 효율성을 직접 결정하여 산업 부문의 논란의 여지가없는 "숨겨진 핵심"입니다.

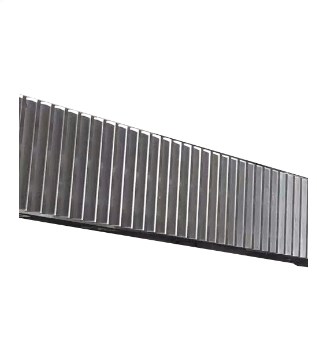

랙 구조적 특성 : 치아 프로파일 설계에서 강제 전송 로직까지

랙의 핵심 가치는 로타리 전원을 선형 운동으로 변환하는 독특한 능력에서 비롯됩니다. 기어의 구부러진 치아 측면과 달리 랙에는 직장 치아 프로파일이 있습니다. 이 설계를 통해 메쉬 기어가 회전 할 수있어 랙이 치아 간의 상호 작용을 통해 일정한 속도로 이동하고 그 반대도 마찬가지입니다. 모듈, 압력 각 및 부록 높이 계수를 포함한 치아 프로파일 매개 변수의 설계는이 변환 프로세스에 중요합니다. 이러한 매개 변수의 일치는 전송 평활성 및 에너지 손실에 직접적인 영향을 미칩니다.

힘 전송 관점에서 볼 때 랙 치아 표면의 접촉 응력 분포는 주요 설계 고려 사항입니다. 투과하는 동안 치아 표면은 주기적 하중 충격을받습니다. 고르지 않은 응력 분포는 치아 마모 및 뿌리 골절과 같은 결함으로 쉽게 이어질 수 있습니다. 따라서 현대적인 랙 디자인은 종종 관련 치아 프로파일을 사용합니다. 이 치아 프로파일은 메쉬하는 동안 일정한 전송 비율을 보장하고 치아 표면의 접촉 응력을보다 균일하게 분배하여 전송 안정성 및 서비스 수명을 크게 향상시킵니다. 또한 랙 길이는 특정 요구 사항을 충족하도록 사용자 정의 할 수있어 스 플라이 싱을 통해 초대형 여행을 가능하게합니다. 이 기능은 대규모 장비에서 대체 할 수없는 이점을 제공합니다.

재료 선택은 랙 성능의 중요한 요소입니다. 경량, 저속 적용의 경우 가벼운 장점으로 인해 고강도 알루미늄 합금 랙이 우선합니다. 그러나, 고중도, 고속 응용 분야의 경우, 강화 된 합금강이 선호되는 선택입니다. 균형 잡힌 표면 경도와 핵심 강인함은 효과적으로 충격과 마모에 저항합니다. 기화 및 질화와 같은 표면 처리 기술은 랙의 내식성과 피로 강도를 더욱 향상시켜 더욱 까다로운 운영 환경에 적합합니다.

응용 분야의 깊은 침투 : 정밀 제어에서 중장비 전송으로
랙에는 다양한 애플리케이션 요구 사항에 해당하는 다양한 디자인으로 현대 산업의 거의 모든 영역을 다루는 광범위한 응용 프로그램이 있습니다. 반도체 제조 장비 및 광학 검사 플랫폼과 같은 정밀 계측에서 고정밀 접지 랙은 핵심 구성 요소입니다. 피치 오류는 미크론 레벨로 제어 될 수 있습니다. 서보 모터 (Servo Motors)에 의해 구동되는 이들은 나노 미터 레벨 변위 제어를 가능하게하여 생산 공정에서 매우 높은 정밀도를 보장합니다. 이러한 응용 분야에서는 랙의 원활한 작동이 중요합니다. 가장 작은 진동조차도 최종 제품의 품질에 영향을 줄 수 있습니다.

자동화 된 생산 라인에서 랙과 피니언의 조합은 매우 효율적인 선형 구동 시스템을 형성합니다. 로봇의 팔을 확장하거나 수축 시키거나 재료 컨베이어 라인의 움직임을 동기화하든, 랙 드라이브는 빠른 응답 속도와 높은 위치 정확도로 생산 효율성을 향상시키는 데 중요합니다. 볼 스크류와 같은 다른 변속기 방법과 비교할 때 랙 드라이브는 긴 여행과 높은 하중에서 상당한 이점을 제공합니다. 그들은 긴 여행과 관련된 강성 문제 또는 정밀한 저하를 피하고 안정적인 성능을 유지합니다.

대형 건설 기계는 랙이 강력한 전력 전송 기능을 보여주는 곳입니다. 타워 크레인의 루핑 메커니즘에서 랙은 유압 모터와 함께 작동하여 수십 톤을 견딜 수 있으며 가혹한 야외 환경에서 신뢰할 수있는 작동을 유지할 수 있습니다. 마찬가지로, 터널 보링 머신 및 광업 기계와 같은 대형 장비에서 랙 드라이브 시스템은 포워드 및 스티어링 움직임에 지속적인 전력 지원을 제공합니다. 그들의 설계는 먼지와 수분의 충격 하중과 부식을 완전히 설명해야하며, 재료 강도 및 밀봉 성능에 매우 높은 수요를 부여해야합니다.

앞으로 스마트 제조 및 새로운 에너지의 빠른 개발로 인해 랙 드라이브 기술은 더 높은 정밀도, 더 높은 효율 및 더 긴 수명을 향해 계속 발전 할 것입니다. 휴머노이드 로봇 및 새로운 에너지 장비와 같은 신흥 분야에서의 적용 잠재력도 점차적으로 방출되어 산업 기술 업그레이드를 주도하는 데 중요한 힘이 될 것입니다. 산업 전송 시스템의 핵심 구성 요소로서, 랙의 모든 기술 혁신은 현대 산업의 발전에 새로운 자극을 주입하여 "보이지 않는 핵심"으로서의 위치를 ​​더욱 강화시킬 것입니다.
